1. Температура окружающей среды: температура окружающего воздуха не превышает 40 ° C и не падает ниже -5 ° C, а его средняя температура не превышает 35 ° C в течение 24 часов.
2. Влажность окружающей среды: воздух чистый, и его относительная влажность не превышает 50% при температуре 40 ℃, и при более низких температурах допускается более высокая относительная влажность. Например, 90% при 20 ° C и до коротких периодов при 25 ° C; Однако умеренная конденсация может происходить иногда из -за изменений температуры.
3. Диапазон температуры от -25 ° C до 55 ° C подходит для процессов транспортировки и хранения, до 70 ° C в течение коротких периодов (≤ 24 ч).
4. Высота не превышает 2000 метров.
5. Интенсивность землетрясения не превышает 8 градусов.
6. Уровень загрязнения окружающей среды: уровень 3.
7. Когда условия использования не в вышеуказанных условиях труда, пользователь предложит производителю и договорится о решении.
Электрические параметры
| Оцененное напряжение V. | Основная цепь | AC400V 、 AC690V |
| Вспомогательная цепь | AC220V 、 AC400V 、 DC110V 、 DC220V |
| Оцененное напряжение изоляции v | Основная цепь | AC690V 、 AC1000V |
| Номинальное импульсное напряжение (1,2/50 мкс) кв | Основной сходящийся автобус | 8 кВ |
| Фидерная цепь | 6 кВ |
| Оценка тока (IPX3)*a | Главный автобус | 1000a 、 1250a 、 1600a 、 2000a 、 2500a 、 3150a 、 3600a 、 4000a 、 5000a 、 6300a* |
| Вертикальный автобус | 1000a (тип ящика), 1500a (тип увеличения пропускной способности типа ящика) ≤2000 (плагин MCCB) |
| Оценка короткого времени выдерживает ток KA/1 секунда | Главный автобус | 50、80、100 |
| Вертикальный автобус | 50、80、90 |
| Рейтинг пик выдержан | Главный автобус | 105、176、220 |
| Вертикальный автобус | 105、176、198 |
Структурная характеристика
Защита корпуса:
1. Уровень защиты корпуса распределительного устройства: стандартный корпус - IP54, а IP31, IP33, IP4x могут быть выбраны в соответствии с потребностями,
IP41, IP43, IP5X, IP54.
2. При выборе более высокого уровня защиты необходимо рассмотреть снижение емкости распределительного устройства из -за снижения рассеивания тепла.
3. Защита корпуса подразделения ящика предназначена для требований выбора продукта, когда ящик подключен, протестирован и в главном переключателе закрытия или открытия. Когда блок ящика находится в удаленном положении, уровень защиты между отсеком и опасными живыми частями является
IPXXB.
4. Разделение отсеков в шкафу распределительного устройства соответствует требованиям IEC 439-1, 3 или 4, а класс защиты между отсеками соответствует требованиям IP2X.
Классификация шкафов:
В соответствии с использованием шкафа распределительного устройства можно собрать в различные структуры шкафа, и структура рамы функциональной единицы может быть разделена на следующие типы шкафа:

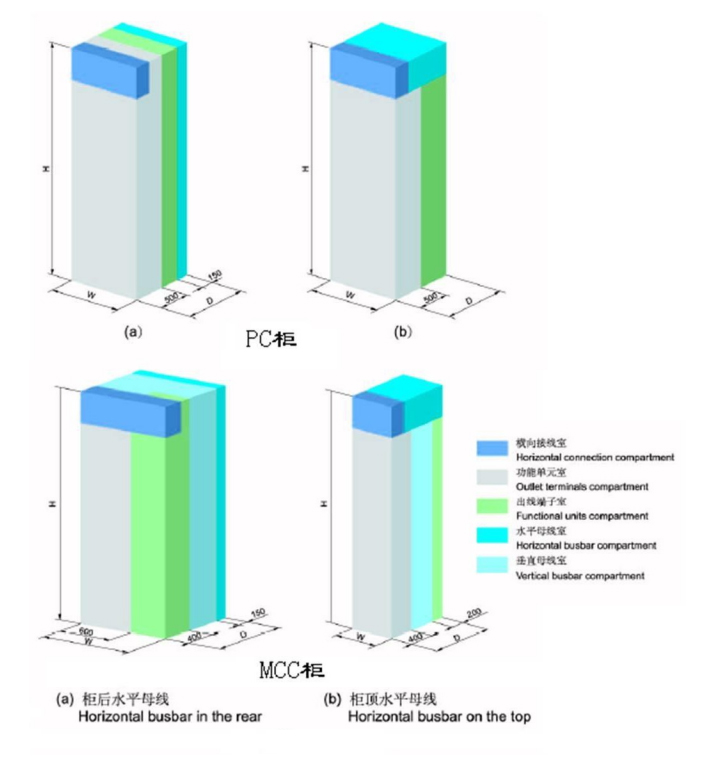

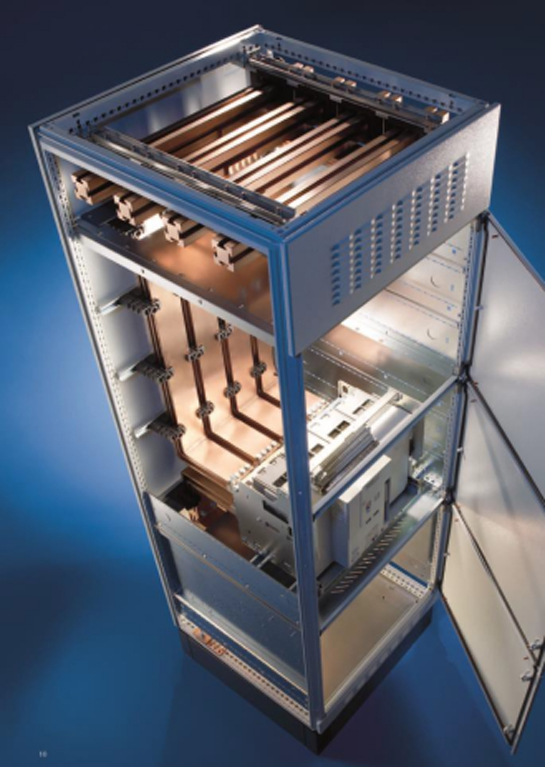

1. Шкаф для ПК: в основном установлен с помощью выключателей цепи рамы или переключателей с ножами с большим количеством, обычно используемых для входящих распределительных и высокопрочных распределительных шкафов. (Рисунок 2) В зависимости от требований к переключению и размерам, шкафы ПК могут иметь различную ширину. В шкафу для ПК могут быть установлены различные типы автоматических выключателей типа кадра, а в шкафу ПК можно установить, а 1-3 набора выключателей типа кадра могут быть установлены по мере необходимости. Когда установлены два автоматических выключателя рамки, обычно используется расположение влево-правой. Расположение влево правом, ширина шкафа увеличивается по сравнению с верхним и нижним расположением, но по сравнению с верхним и нижним расположением, условия рассеяния тепла лучше, и это лучше, чем верхняя и нижняя расположение в случае долгого. Термин «операция полной нагрузки». Горизонтальное задние шагиновые шкафы, когда номинальный ток ≥ 4000a, шкаф для шин -шины должен увеличить шкаф для перевода шины шириной 400 мм или перенос моста моста шины; Горизонтальный верхний массив шин -шкафа, когда номинальный ток> 3200A, шкаф для шины на шине должен увеличить трансферный шкаф шириной 300 мм ~ 400 мм.
2. Шкаф MCC: в основном установлен с помощью литых выключателей цепи корпуса, контакторов, тепловых реле или переключателей с ножами малой емкости, обычно используемых в центрах управления двигателем или в центрах распределения малых тока. Существует два типа розетки: розетки для шкафа и заднюю часть шкафа.
3. Смешанные шкафы для ПК и MCC: распределительный устройства частично предназначен для схем ПК и частично для цепей MCC. Использование смешанной структуры повышает эффективность установки компонентов шкафа и уменьшает количество распределительных устройств. В целом, рекомендуется разделить ПК и MCC, а также определить местонахождение автоматических выключателей и единиц ящиков в разных шкафах для простоты использования и технического обслуживания; Однако при особых обстоятельствах разрешено смешивать ПК и MCC. В случае смешанной установки ПК должен быть размещен в верхней части шкафа, блок ящика должен быть расположен в нижней части, а между ПК и ящиком для передачи вертикаль должно быть пространство 8e и блок ящика для передачи вертикали автобусы. Для получения подробной информации обратитесь к основной программе.
4. Кабинет компенсации реактивной мощности: в основном установка низковольтных мощных конденсаторов и соответствующей цепи управления, используемой для компенсации реактивной мощности низкой напряжения системы. В зависимости от используемого оборудования, автоматические кабинеты компенсации реактивной мощности предназначены для компенсации реактивной мощности сетки с приблизительными синусоидальными формами волны и реактивной мощностью, поставляемой выпрямителями и оснащенной схемами фильтрации.
Инструкции по установке Чтобы обеспечить оптимальные процедуры установки и качество, специально обученный или специализированный персонал должен нести ответственность за руководство и надзор на Сайте и выполнять соответствующую работу в соответствии с этими инструкциями.
1. Общие требования к сайту установки:
Перед установкой распределительного устройства государственные работы в распределительной комнате должны быть завершены и приняты, и быть оснащенным источником питания и вентиляции для освещения и установки. Распределительная комната должна быть сухой, чистой, кондиционированной, с блокируемой дверью и с отверстиями через стены и кабельные траншеи, сделанные заранее. Высота потолка распределительной комнаты должна быть не менее 3000 мм над землей, и условия всех распределительных комнат должны гарантировать, что они соответствуют предписанным условиям окружающей среды для нормального использования внутреннего распределительного устройства.
2. План планирования распределительной комнаты:
Для распределительного шкафа, когда используется боковой кабельный выпускной, вся установка, ввод в эксплуатацию и техническое обслуживание выполняются на передней стороне, и его можно установить на стену, чтобы сохранить пространство пола; Когда используется задний кабельный ролик, поскольку установка и обслуживание кабеля необходимо выполнять в задней части шкафа, шкаф предназначен для установки вдали от стены. Однако, вообще говоря, если пространство в распределительной комнате допускается, лучше разработать расположение распределительной комнаты, а распределительный устройства не установлен на стене, чтобы соответствующий канал был оставлен между крышкой пластины Распределительные устройства в стену перегородки, а также между двумя сторонами распределительного устройства до стены перегородки, чтобы проще для установки, технического обслуживания и борьбы с огнем.
Заказ информации
При заказе распределительного устройства пользователь должен предоставить следующую информацию:
Схема первичной линии и диаграмма систем с одной линией, данные о целях системы, номинальное напряжение, номинальный ток, номинальный ток короткого замыкания и т. Д.;
Диаграмма расположения распределительного устройства и планировки распределительной комнаты;
Спецификации входящих и исходящих кабелей;
Подробные модели, величины и спецификации всех видов электрического оборудования, которые должны быть собраны внутри каждого распределительного шкафа, названий, моделей и количества других аксессуаров, а также список выпуска оборудования;
Схема развертывания вторичной цепи;
Другие специальные требования, такие как цвет шкафа.
Заводская документация и аксессуары
Производитель должен предоставить следующие документы и аксессуары во время доставки: 1. Список доставки
2. Сертификат о соответствии и отчет о тестировании фабрики.
3. Инструкции по эксплуатации
4. Соответствующие электрические рисунки
5. Основные руководства по компонентам
6. Ключ двери шкафа, операционная ручка и запасные части, как указано в контракте.
Форма и растущие размеры
Основание на полу переключателей: когда количество распределительных устройств мало и вес легкий, его можно установить непосредственно на полу переключателя. Требуется, чтобы пол при установке был очень плоским и имел достаточную грузоподъемность. При необходимости прокладки могут быть вставлены под распределительным устройством во время настройки установки.
