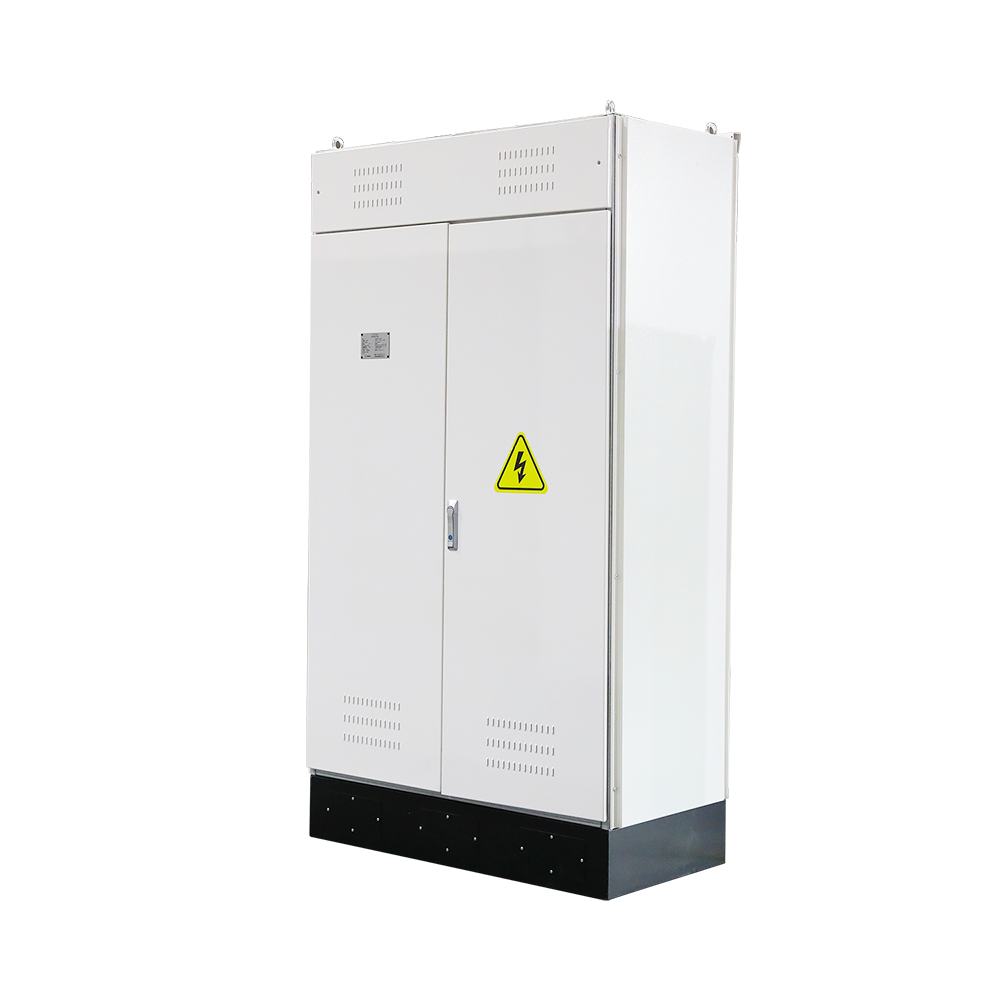

Мягкая панель

Применимые стандарты

UL 508A

IEC61000-4 《Поправка 1-Электромагнитная совместимость (EMC)》

Что такое мягкий старт?

Мягкий старт относится к методу постепенного увеличения напряжения и тока, поставляемого на электродвигатель. Вместо того, чтобы подвергать двигатель и подключенную нагрузку на внезапный крутящий момент и высокий ток, процесс мягкого запуска обеспечивает плавное и контролируемое ускорение.

Этот метод защищает как двигатель, так и мощность путем уменьшения электрического напряжения, понижения механического износа и избегания внезапных скачков давления в системах обработки жидкости, таких как насосы и компрессоры. Например, насосы получают выгоду от избегания водяного молотка, в то время как компрессоры защищены от жидкого молотка и чрезмерного механического деформации.

Разница между мягким стартером и VFD (переменный частотный диск)

В то время как мягкие стартеры и VFD используются для управления двигателями, они служат разным целям:

Мягкий стартер

Управление моторным запуском и остановкой.

Ограничивает внедрение тока и шока крутящего момента.

Обеспечивает экономически эффективное решение, когда контроль скорости не требуется.

Переменный частотный диск (VFD)

Управляют как скоростью двигателя, так и крутящим моментом, регулируя частоту и напряжение.

Позволяет экономить энергию, особенно в приложениях с переменной загрузкой, таких как вентиляторы и насосы.

Более сложный и дорогой, чем мягкие стартеры.

Короче говоря, мягкий стартер лучше всего подходит для приложений, где плавное запуск и остановка являются основными требованиями, тогда как VFD необходим, когда изменение скорости и энергоэффективность являются приоритетами.

Как работает мягкий старт?

В мягком стартере обычно используются тиристоры (SCR) или другие полупроводниковые переключатели для управления напряжением, подаваемого в двигатель. При запуске мягкий стартер позволяет двигателю получать только часть полного напряжения, а затем постепенно увеличивает его, пока двигатель не достигнет полной скорости.

После того, как двигатель работает, обходной контактор может быть задействован, чтобы уменьшить потери тепла и повысить эффективность. Во время остановки мягкий стартер также может обеспечить мягкую остановку, предотвращая резкие остановки, которые могут вызвать гидравлические амортизаторы в насосах или механическую деформацию в компрессорах.

Приложения в двигателях, насосах и компрессорах

Компрессоры

Компрессоры испытывают высокий спрос на крутящий момент во время запуска, что может вызвать механическое напряжение и повреждение. Мягкий стартер обеспечивает плавное ускорение, предотвращает жидкий молоток и продлевает срок службы компрессора.

Насос

Насосы подвержены явлению, известному как водяной молот - внезапный всплеск давления, вызванного резким запуска или остановкой. Мягкие стартеры устраняют эту проблему, постепенно наращивая вверх и вниз по скорости двигателя, обеспечивая постоянный поток жидкости.

Двигатели (общие)

В общих промышленных применениях мягкие стартеры продлевают срок службы двигателя, снижают затраты на техническое обслуживание и минимизируют нарушения в энергетической сетке. Они особенно полезны в крупных двигателях, где высокий уровень тока нагрузки в противном случае может дестабилизировать сеть поставок.
